Flächenbereiche in SMARTElectrode effizient trennen

1. April 2025 | Tipps & Tricks

Zweck SMARTElectrode ermöglicht in der neuen Version einen schnellen Zugang zum Konstruktionselement „Flächenbereich trennen“. Das Kommando ist in Elektroden und Werkstücken für das gesamte Modell, einzelne Konstruktionselemente und Flächen verfügbar.

Vorgehensweise

Im Dialog Vorbereiten

  1. Vorbereiten in der aktuellen Baugruppe öffnen.
  2. Option Flächenbereiche trennen aktivieren.
  3. Referenzen auswählen und bestätigen. Zulässig sind Flächen, Konstruktionselemente oder Modelle.
  4. Schaltfläche Separate Regions aktivieren.
  5. In den gewählten Referenzen wird für jede Fläche mit nicht verbundenen Bereichen ein Konstruktionselement erstellt. Die Bereiche können anschließend unabhängig voneinander bearbeitet werden.

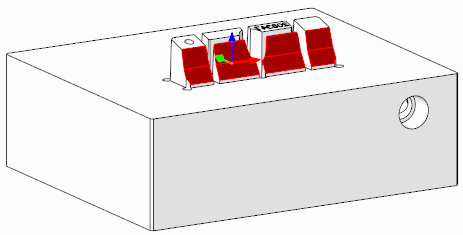

  6. Ergebnis:

Im aktiven Modell

  1. In der aktiven Komponente Flächen, Konstruktionselemente oder das Modell auswählen.
  2. Das Kommando Flächenbereiche trennen auslösen über:
    • SMARTElectrode-Ribbon
    • Mini-Toolbar im Modellbaum
    • Mini-Toolbar im Grafikfenster
  3. In den gewählten Referenzen wird für jede Fläche mit nicht verbundenen Bereichen ein Konstruktionselement erstellt. Die Bereiche können anschließend unabhängig voneinander bearbeitet werden.

Im Dialog Ausschneiden

  1. Referenzflächen bei aktiver Elektrode auswählen.
  2. Kommando Ausschnitt aktivieren.
  3. Den Dialog mit Schließen wieder verlassen, wenn der vorgeschlagene Körper aufgrund verbundener Bereiche zu groß ist. Die gewählten Flächen bleiben selektiert.
  4. Kommando Flächenbereiche trennen über Ribbon oder Mini-Toolbar ausführen.
  5. In den gewählten Referenzen wird für jede Fläche mit nicht verbundenen Bereichen ein Konstruktionselement im jeweiligen Werktück erstellt. Ein Aktivieren der Werkstück-Komponente ist nicht erforderlich. Die Bereiche können anschließend unabhängig voneinander bearbeitet werden.
  6. Ergebnis:

Verfügbarkeit

  • Creo Parametric 11.0 – SMARTElectrode 17.0.3.0
  • Creo Parametric 10.0 – SMARTElectrode 16.0.5.0
  • Creo Parametric 9.0 – SMARTElectrode 15.1.8.0
  • Creo Parametric 8.0 – SMARTElectrode 14.1.8.0
  • Creo Parametric 7.0 – SMARTElectrode 13.1.8.0
